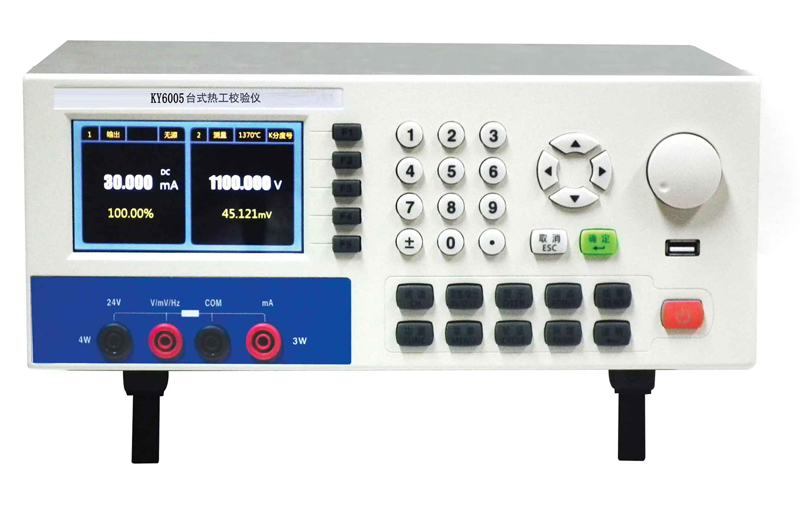

KY6005系列台式热工校验仪
概述:
KY6005台式热工校验仪,是一款精度高、功能全、可靠性高的台式校验仪器,仪器采用4.3英寸宽大彩屏显示,结合友好的人机互动界面以及便捷灵活的操作方式,为广大客户带来快捷、轻松的热工仪表检定、校准与维护。
主要特点:
1. 各路信号完全隔离,互不干预。
2. 输出方式:同时支持键入值、光标移位和旋钮调节三种形式。
3. 测量和输出直流电压、电流、电阻以及频率信号。
4. 支持热电偶、热电阻信号的测量,也可模拟热电阻、热电偶信号。
5. 采用Pt100外置传感器提供可靠、快速、精确的冷端补偿,支持手动和自动补偿,补偿精度0.2℃,有效范围-40℃~60℃。
6. 提供1路24V DC回路电源,可校准2线制变送器,作为独立电源使用时支持最大负载200mA。
7. mA信号输出时,支持mA源输出以及变送器模拟。
8. 电阻、热电阻测量功能下,支持二、三、四线制模式。
9. 任意两个端口之间均能承受220V AC误入,36V DC 误入。
10. 所有输出功能下均可短路自恢复。
11. 通信方式:标准配置RS232、LAN、USB,通信协议免费提供。
12. 数据记忆功能:多达10000组的数据存贮记忆功能。
型号介绍:
型号 |
测量/输出通道数 |
KY6005 |
1 |
备注:各型号均提供独立24V DC电源,每一通道均支持电流、电压(毫伏)、电阻、频率、热电阻、热电偶信号。 |
技术指标:
功能 |
量程范围 |
精度(读数%+量程%) |
电压输出 |
0V~11V |
0.02+0.005 |
豪伏输出 |
-15mV~200mV(0.001mV) |
0.02+0.005 |
电阻输出 |
0~4500Ω |
0.02+0.01 |
频率输出 |
0~20kHz |
0.01+0.005 |
电流输出 |
0~30 mA |
0.02+0.005 |
电压测量 |
-100V~100V |
0.02+0.005 |
电阻测量 |
0~4500Ω |
0.02+0.005 |
豪伏测量 |
-200mV~200mV(0.001mV) |
0.02+0.005 |
频率测量 |
0~100kHz |
0.01+0.005 |
电流测量 |
-30mA~30 mA |
0.02+0.005 |
24V DC |
24V±0.5 |
分度号 |
量程范围 |
分辨率 |
精度(℃) |
J |
-200℃~0℃ 0℃~1200℃ |
0.1℃ |
0.5 0.4 |
K |
-200℃~0℃ 0℃~1370℃ |
0.1℃ |
0.6 0.4 |
T |
-200℃~0℃ 0℃~400℃ |
0.1℃ |
0.6 0.4 |
E |
-200℃~0℃ 0℃~950℃ |
0.1℃ |
0.5 0.4 |
R |
-20℃~0℃ 0℃~500℃ 500℃~1750℃ |
0.1℃ |
1.2 0.9 0.7 |
S |
-20℃~0℃ 0℃~500℃ 500℃~1750℃ |
0.1℃ |
1.2 0.9 0.7 |
B |
600℃~800℃ 800℃~1000℃ 1000℃~1800℃ |
0.1℃ |
1.1 0.9 0.7 |
N |
-200℃~0℃ 0℃~1300℃ |
0.1℃ |
0.7 0.4 |
Pt100 |
-200℃~850℃ |
0.01℃ |
0.2 |
Pt1000 |
-200℃~650℃ |
0.01℃ |
0.15 |
Cu50 |
-50℃~150℃ |
0.01℃ |
0.3 |
Cu100 |
-50℃~150℃ |
0.01℃ |
0.25 |
1、上述功能精度适用温度范围18~38℃。
2、上述功能中“电流输出”均支持有源、无源输出方式,20mA最大负载为1kΩ。
3、上述功能中“电流测量”均支持环路测量方式,回路电压24V±0.5V。
4、上述功能中“电阻测量”均支持三线、四线方式,支持通断测试。
5、上述功能中“频率测量”,测量灵敏度:10Hz~10kHz,Vp-p≥1V;其余Vp-p≥2V;波形:方波,其他波形的误差需另加5个计数,可直接测量市电频率。
6、上述功能中“频率输出”,输出波形:方波,正弦波等,幅值0~10V可调。
7、上述功能中“电阻输出”,允许外界激励电流0.15~4mA。
8、上述功能中“电压输出”均支持容性负载。
9、温度补偿标配PT100热电阻(型号30A01),补偿精度0.2℃、补偿温度范围:-40℃~60℃。
10、可根据客户需要添加新的热电偶、热电阻种类。
11、热电阻指标为四线制指标。
