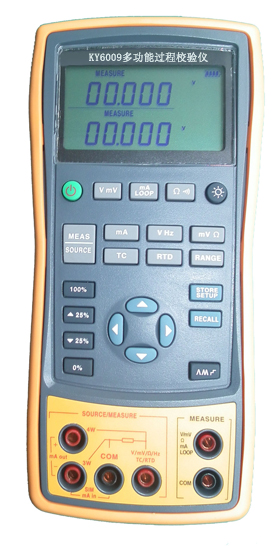

KY6009多功能过程校验仪是一种多功能、高精度的便携式仪器,适用于工业现场调试,能满足广泛的工作任务要求,支持电压、电阻、电流、频率、热电偶、热电阻等过程参数的测量和输出,也可对能够测量这些参数的二次仪表进行校准,精度可达到0.02%
产品特点
. 超强保护功能:防水等级IP67,任意信号端误接220V自动保护;
. 测量/输出:电压、电流、频率、电阻,其中电流输出支持有源、无源;
. 以温度形式模拟热电阻、热电偶;
. 热电偶测量和输出均提供自动和手动两种冷端温度补偿;
. 可根据客户需要定制新的热电偶种类;
. 可模拟二线制变送器;
. 精度为0.02%;
. 两个相互隔离的通道,支持同步测量、输出;
. 可提供手动步进、自动步进、0~100%阶跃和斜率输出功能;
. 带白色LED背光,并具有手动背光调节和自动电源关闭功能,适合现场使用;
. 提供DC24V回路电源,以供现场调试使用;
. 独有的自动识别三线、四线接线方式;
. 电池盒盖,方便电池更换;
输出和测量功能一览表:
功能 |
测量 |
输出 |
备注 |
直流电压 |
0~50V(上屏±30V) |
0~10V |
2路测量 |
直流电流 |
0~24mA(上屏±24mA) |
0~24mA |
2路测量 |
频率 |
1.000Hz~100.00kHz |
0.00Hz~20.000kHz |
|
电阻 |
0~3200Ω |
0~3200Ω |
2路测量 |
直流毫伏 |
0~100mV(上屏±200mV) |
0 ~ 100mV |
2路测量 |
热电阻 |
Pt100、Pt1000、Cu50、Cu100 |
Pt100、Pt1000、Cu50、Cu100 |
|
热电偶 |
E、J、K、T、B、R、S、N |
E、J、K、T、B、R、S、N |
|
其他 |
隔离的回路电源,步进输出,斜率输出,阶跃输出, 自定义量程 |
|
具体参数如下:
量程 |
最大测量范围 |
分辨力 |
精度(读数的%+计数) |
(0.02级) |
|||
28V
(显示屏上部) |
-33V~33V |
0.001V |
0.025+2 |
200mV
(显示屏上部) |
-80mV~80mV |
0.001mV |
0.025+20 |
-200mV~200mV |
0.01mV |
0.025+2 |
|
50V
(显示屏下部) |
-1V~60V |
0.001V |
0.02+2 |
100mV
(显示屏下部) |
-15mV~80mV |
0.001mV |
0.02+20 |
80mV~125mV |
0.01mV |
0.02+2 |
|
-10℃~18℃,+28℃~55℃的温度系数:±0.005%FS/℃。
输入电阻:>1MΩ。 |
量程 |
最大输出范围 |
分辨力 |
精度(读数的%+计数) |
(0.02级) |
|||
100mV |
-15mV~99.999mV |
0.001mV |
0.02+20 |
100mV~125mV |
0.01mV |
0.02+2 |
|
10V |
0~11V |
0.001V |
0.02+2 |
-10℃~18℃,+28℃~55℃的温度系数:±0.005%FS/℃。
最大负载:1mA或1kΩ,按负载轻的。 |
量程 |
最大测量范围 |
分辨力 |
精度(读数的%+计数) |
(0.02级) |
|||
20mA
(显示屏上部) |
-24mA~24mA |
0.001mA |
0.025+2 |
20mA
(显示屏上部环路电流) |
0~24mA |
0.001mA |
0.025+2 |
20mA
(显示屏下部) |
0~24mA |
0.001mA |
0.02+2 |
-10℃~18℃,+28℃~55℃的温度系数:±0.005%FS/℃。
输入电阻:<100Ω。 |
量程 |
最大输出范围 |
分辨力 |
精度(读数的%+计数) |
(0.02级) |
|||
20mA |
0~24mA |
0.001mA |
0.02+2 |
20mA
(变送器模拟) |
0~24mA |
0.001mA |
0.02+2 |
-10℃~18℃,+28℃~55℃的温度系数:±0.005%FS/℃。
最大负载电压:20V,相当于20mA电流在1000Ω负载电阻上的电压。 |
量程 |
最大测量范围 |
分辨力 |
精度(读数的%+计数) |
(0.02级) |
|||
400Ω |
0~440Ω |
0.1Ω |
0.02+2 |
3200Ω |
420Ω~3300Ω |
1Ω |
|
通断测试 |
0~200Ω |
1Ω |
0.02+1 |
-10℃~18℃,+28℃~55℃的温度系数:±0.005%FS/℃。
最大负载电压:20V,相当于20mA电流在1000Ω负载电阻上的电压。 |
量程 |
最大测量范围 |
分辨力 |
精度(Ω) |
|
(0.02级) |
||||
2线3线 |
4线 |
|||
400Ω |
0~440Ω |
0.01Ω |
0.15 |
0.10 |
3200Ω |
420Ω~3600Ω |
0.1Ω |
1.0 |
0.5 |
-10℃~18℃,+28℃~55℃的温度系数:±0.005%FS/℃。
测量时的激励电流:
400Ω:0.4mA±10%;
3200Ω:0.2mA±10%。
2线:其误差不包括导线电阻。
3线:应使用经匹配的测试线,其导线总电阻不大于25Ω。 |
量程 |
最大输出范围 |
分辨力 |
外部激励电流 |
精度(Ω) |
(0.02级) |
||||
400Ω |
0~440Ω |
0.01Ω |
0.40mA~2.50mA |
0.15 |
3200Ω |
400~3600Ω |
0.1Ω |
0.1mA~0.6mA |
0.50 |
-10℃~18℃,+28℃~55℃的温度系数:±0.005%FS/℃。 |
量程 |
最大测量范围 |
分辨力 |
精度(读数的%+计数) |
(0.02级) |
|||
100Hz |
1~99.999Hz |
0.001Hz |
0.01+1 |
1000Hz |
100~999.99Hz |
0.01Hz |
|
10kHz |
1k~9.9999kHz |
0.1Hz |
|
100kHz |
10k~99.999kHz |
1Hz |
|
灵敏度:10Hz~10kHz,Vp-p≥1V;其余Vp-p≥2V。
波形:方波,其他波形的误差需另加5个计数,可直接测量市电频率。 |
量程 |
最大输出范围 |
分辨力 |
精度(读数的%+计数) |
(0.02级) |
|||
200Hz |
0~200Hz |
0.01Hz |
0.01+1 |
2000Hz |
0~2000Hz |
0.1Hz |
|
20kHz |
0~20kHz |
1Hz |
|
输出幅度:≥4.5Vp-p;
波形:方波。 |
分度号 |
量程 |
分辨力 |
精度(℃) |
(0.02级) |
|||
J |
-200℃~0℃
0℃~1200℃ |
0.1℃ |
1.0℃
0.7℃ |
K |
-200℃~0℃
0℃~1370℃ |
0.1℃ |
1.2℃
0.8℃ |
T |
-200℃~0℃
0℃~400℃ |
0.1℃ |
1.2℃
0.8℃ |
E |
-200℃~0℃
0℃~950℃ |
0.1℃ |
0.9℃
0.7℃ |
R |
-20℃~0℃
0℃~500℃
500℃~1750℃ |
0.1℃ |
2.5℃
1.8℃
1.4℃ |
S |
-20℃~0℃
0℃~500℃
500℃~1750℃ |
0.1℃ |
2.5℃
1.8℃
1.5℃ |
B |
600℃~800℃
800℃~1000℃
1000℃~1800℃ |
0.1℃ |
2.2℃
1.8℃
1.4℃ |
N |
-200℃~0℃
0℃~1300℃ |
0.1℃ |
1.5℃
0.9℃ |
此表中的误差不含冷端补偿温度的误差。
冷端温度补偿精度:1.5℃。 |
分度号 |
量程 |
分辨力 |
精度(℃) |
||
(0.02级) |
|||||
2线和3线 |
4线 |
输出 |
|||
Pt100 |
-200℃~850℃ |
0.1℃ |
0.4 |
0.3 |
0.3 |
Pt1000 |
-200℃~650℃ |
0.3 |
0.15 |
0.15 |
|
Cu50 |
-50℃~150℃ |
0.8 |
0.5 |
0.5 |
|
Cu100 |
-50℃~150℃ |
0.4 |
0.25 |
0.25 |
|
测量时的激励电流请参考电阻测量功能。
输出时允许的外部激励电流请参考电阻输出功能。
2线:其误差不包括导线电阻。
3线:应使用经匹配的测试线,其导线总电阻不大于25Ω。 |
其他参数
使用温度:-10℃~55℃
储存温度:-20℃~60℃
重 量:650克
外形尺寸:200mm*96mm*47mm
供电方式:6节7#镍氢电池或交流适配器
