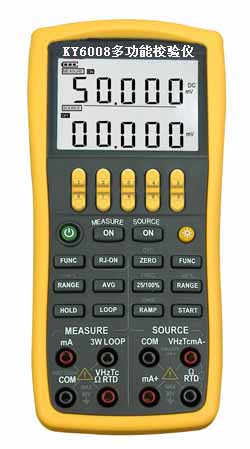

KY6008热工仪表校验仪基本特点：
1、KY6008热工仪表校验仪态为多功能、精度高、稳定度高、容易使用携带的手持式现场过程校验器，它提供的功能可测量、输出和校准过程参数
2、测量和输出的基本精度达0.02%，测量显示为5位，输出显示为6位
3、测量功能：直流电压、直流电流、欧姆、频率、热电偶、热电阻、开关量测量测量值的显示保持及平均值处理、内部提供24V回路电源
4、输出功能：直流电压、直流电流、欧姆、模拟变送器、热电偶、热电阻、频率、脉冲、开关量、压力、内部提供24V回路电源
5、测量和输出为两个相互独立的通道，允许同时实时地测量和输出过程信号；多重数据显示，可同时显示输入测量值和输出设定置
6、内部提供24 V回路电源给变送器供电，并同时进行毫安测量
7、可进行二线制、三线制的欧姆和热电阻测量
8、 快速响应的开关测试允许捕获开关动作时的过程参数
9、 直流电流输出时，可提供25%和100%的手动步进、自动步进及自动斜坡的输出功能
10、可配备APM系列的32个不同压力量程的压力模块，压力测量范围从2.49KPa到70MPa，可显示5位数压力测量值，基本精度达0.025%
11、采用面板校准技术，无需打开机壳便可进行校准
测量基本技术指标
[ 适用于校准后一年内、23℃±5℃、0～70%RH、精度=±（%读数+LSD）]
|
测量功能
|
量程
|
测量范围
|
分辨力
|
精度
|
备注
|
|
直流电压DCV
|
50mV
|
-5.000mV～55.000mV
|
1μV
|
0.02%+10
|
输入阻抗：约100MΩ
|
|
500mV
|
-10.00mV～550.00mV
|
10μV
|
0.02%+2
|
||
|
5V
|
-0.1000V～5.5000V
|
0.1mV
|
0.02%+5
|
输入阻抗：约1MΩ
|
|
|
50V
|
0.00V～55.00V
|
10mV
|
0.03%+5
|
||
|
直流电流DCmA
|
50mA
|
-5.000mA～55.000mA
|
1μA
|
0.02%+2
|
输入阻抗：约10Ω
|
|
欧姆OHM
|
500Ω
约1mA激励
|
0.00Ω～550.00Ω
|
0.01Ω
|
0.02%+0.1Ω
|
开路电压：约2.5V
二线、三线欧姆测量
精度中不包含引线电阻
|
|
5KΩ
约0.1mA激励
|
0.0000 KΩ～5.5000KΩ
|
0.1Ω
|
0.02%+0.5Ω
|
||
|
频率FREQ
|
100Hz
|
2Hz～110.0Hz
|
0.1Hz
|
±2个字
|
输入阻抗：100 kΩ 或更大
方波至少1Vp-p
50%占空比
|
|
1KHz
|
0.100KHz～1.100KHz
|
1Hz
|
|||
|
10KHz
|
0.10KHz～11.0KHz
|
0. 1KHz
|
|||
|
热电偶TC
|
R
|
-40°C～1760°C
|
1°C
|
-40～500℃: 1.8℃
500～1760℃: 1.5℃
|
采用ITS-90温标
精度中不包含冷端补偿的误差
|
|
S
|
-20°C～1760°C
|
||||
|
K
|
-200°C～950°C
|
0.1°C
|
-200～0℃: 1.2℃
0～1370℃: 0.8℃
|
||
|
E
|
-200°C～500°C
|
-200℃～0℃: 0.9℃
0～1000℃: 1.5℃
|
|||
|
J
|
-200°C～700°C
|
-200～0℃: 1.0℃
0～1200℃: 0.7℃
|
|||
|
T
|
-200°C～400°C
|
-200～0℃: 1.0℃
0～400℃: 0.7℃
|
|||
|
N
|
-200°C～1000°C
|
-200～0℃: 1.5℃
0～1300℃: 0.9℃
|
|||
|
B
|
400°C～1800°C
|
1°C
|
400～800℃: 2.2℃
800～1000℃: 1.8℃
1000～1800℃ : 1.4℃
|
||
|
热电阻RTD
|
PT100
|
-200°C～700°C
|
0.1°C
|
-200～0℃: 0.5℃
0～400℃: 0.7℃
400～850℃: 0.8℃
|
Pt100-385温标
精度中不包含引线电阻
|
|
PT1000
|
-200°C～630°C
|
-200～100℃: 0.22℃
100～300℃: 0.3℃
300～630℃: 0.4℃
|
|||
|
Cu50
|
-50°C～150°C
|
-50～0℃: 0.5℃
0～150℃: 0.7℃
|
|||
|
开关量测量
|
约1mA激励
|
CLOSE / OPEN
|
|
|
|
|
通断检测
|
500Ω
约1mA激励
|
≤50Ω 发声
|
0.01Ω
|
|
|
|
功能 |
量程
|
设定范围
|
分辨力
|
精度
|
备注
|
|
直流电压
DCV
|
100mV
|
-10.000mV～110.000mV
|
1μV
|
0.02%+10
|
——
|
|
1V
|
-0.10000V～1.10000V
|
10μV
|
0.02%+10
|
最大输出电流5mA
输出电阻≤0.1Ω
|
|
|
10V
|
-1.0000V～11.0000V
|
0.1mV
|
0.02%+10
|
||
|
直流电流
DCmA
|
20mA
|
0.000mA～22.000mA
|
1μA
|
0.02%+10
|
内部供电24V
在20 mA时1KΩ电阻
|
|
模拟变送器
XMT
|
-20mA
|
-0.000 mA～-22.000mA
|
1μA
|
0.02%+10
|
外部供电5～28V
在20 mA时1KΩ电阻
|
|
欧姆
OHM
|
400Ω
|
0.00Ω～400.00Ω
|
0.01Ω
|
0.02%+0.1Ω
|
±0.1~3mA激励电流
精度中不包含引线电阻
|
|
4KΩ
|
0.0000 KΩ～4.0000 KΩ
|
0.1Ω
|
0.05%+1Ω
|
±0.05 ~0.3mA激励电流
精度中不包含引线电阻
|
|
|
40KΩ
|
0.000 KΩ～40.000 KΩ
|
1Ω
|
0.1%+10Ω
|
±0.01 ~0.03mA激励电流
精度中不包含引线电阻
|
|
|
热电偶
TC
|
R
|
-40°C～1760°C
|
1°C
|
-40～100℃ : 1.5℃
100～1760℃: 1.2℃
|
采用ITS-90温标
精度中不包含冷端补偿的误差
|
|
S
|
-20°C～1760°C
|
-20～100℃ : 1.5℃
100～1760℃: 1.2℃
|
|||
|
K
|
-200.0°C～1370.0°C
|
0.1°C
|
-200～-100 : 0.6℃
-100～400℃: 0.5℃
400～1200℃: 0.7℃
1200～1370 : 0.9℃
|
||
|
E
|
-200.0°C～1000.0°C
|
-200～-100 : 0.6℃
-100～600℃: 0.5℃
600～1000℃: 0.4℃
|
|||
|
J
|
-200.0°C～1200.0°C
|
-200～-100 : 0.6℃
-100～800℃: 0.5℃
800～1200℃: 0.7℃
|
|||
|
T
|
-200.0°C～400.0°C
|
-200～400℃: 0.6℃
|
|||
|
N
|
-200.0°C～1300.0°C
|
-200～-100℃: 1.0℃
-100～900℃: 0.7℃
900～1300℃: 0.8℃
|
|||
|
B
|
400°C～1800°C
|
1°C
|
400～600℃ : 2.0℃
600～800℃ : 1.5℃
800～1800℃: 1.1℃
|
||
|
热电阻
RTD
|
PT100
|
-200.0°C～850.0°C
|
0.1°C
|
-200～0℃ : 0.3℃
0～400℃ : 0.5℃
400～850℃ : 0.8℃
|
Pt100-385温标
Pt100、Cu50为±1mA激励电流
Pt1000为±0.1mA激励电流
精度中不包含引线电阻
|
|
PT1000
|
-200°C～630°C
|
-200～100℃: 0.22℃
100～300℃ : 0.3℃
300～630℃ : 0.4℃
|
|||
|
Cu50
|
-50.0°C～150.0°C
|
-50～150℃ : 0.6℃
|
|||
|
频率FREQ
|
100Hz
|
1.00Hz～110.00Hz
|
0.1Hz
|
±2个字
|
1～11 Vp-p方波
电平精度±10％
50%占空比
负载>100KΩ
|
|
1KHz
|
0.100KHz～1.100KHz
|
1Hz
|
|||
|
10KHz
|
1.0KHz～11.0KHz
|
0.1KHz
|
|||
|
100KHz
|
1KHz～110KHz
|
1KHz
|
|||
|
脉冲PULSE
|
100Hz
|
10～100000cycles
|
1cyc
|
±2个字
|
1～11 Vp-p方波
电平精度±10％
50%占空比
负载>100KΩ
|
|
1KHz
|
|||||
|
10KHz
|
|||||
|
100KHz
|
|||||
|
开关量
SWITCH
|
100Hz
|
|
0.1Hz
|
±2个字
|
场效应管开关
最大开关电流电压/电流：+28 V/50mA
|
|
1KHz
|
1Hz
|
||||
|
10KHz
|
0.1KHz
|
||||
|
100KHz
|
1KHz
|
||||
|
回路电源
LOOP
|
24V
|
|
|
±10%
|
最大输出电流约25mA
有短路保护
|
|
压力PRESS
|
2.49KPa
～
70MPa
|
|
|
0.025%量程
参考精度
0.05%量程
整体精度
|
可配用APM系列32个品种的压力模块，提供了用于差压、表压、真空压力、绝对压力、双压和高压的模块；有关详细技术指标，请参阅相关的压力模块技术资料
|
